Участок штампо-инструментального производства

Участок включает в себя современные станки с ЧПУ: профильно-шлифовальный станок Blohm Planomat, вертикальный обрабатывающий центр MILL 800, высокопроизводительные токарные станки Monforts RNC и др.

Скачать презентацию

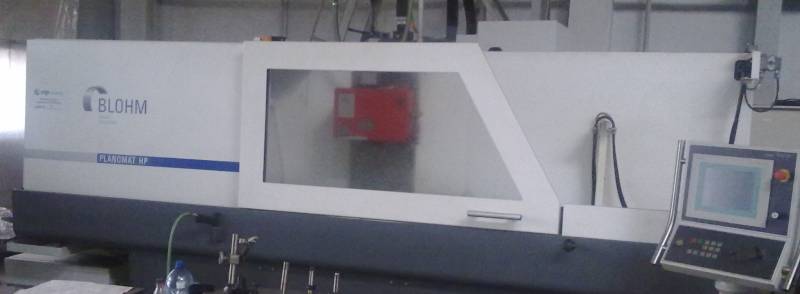

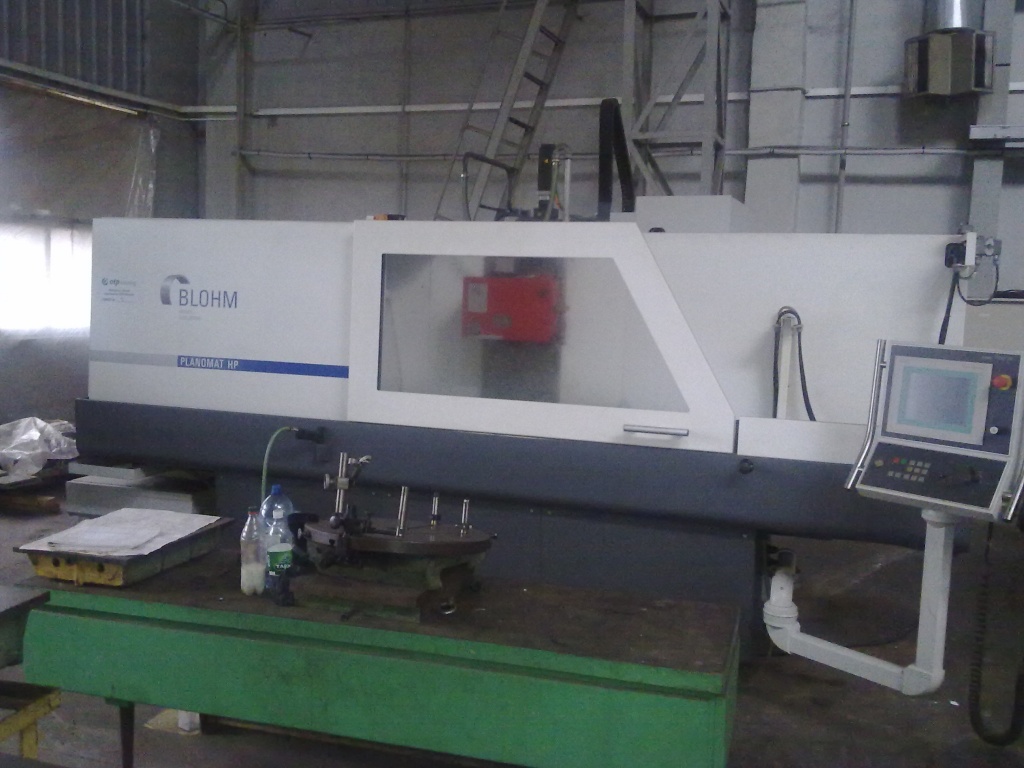

Профильно-шлифовальный Blohm Planomat HP 612

Blohm Planomat HP 612-sm.jpg

Диапазон шлифования, мм

600 х 1200

Установочная поверхность стола с вспомогательными площадками, мм

600 х 1600

Расстояние от плоскости стола до оси шпинделя, мм

150…700

Ось X, ход подачи, макс., мм

скорость подач, мм/мин

1300

30…40000

Ось Y, ход подачи, макс., мм

скорость подач, мм/мин

550

4…6000

Ось Z, ход подачи, макс., мм

скорость подач, мм/мин

560

4…6000

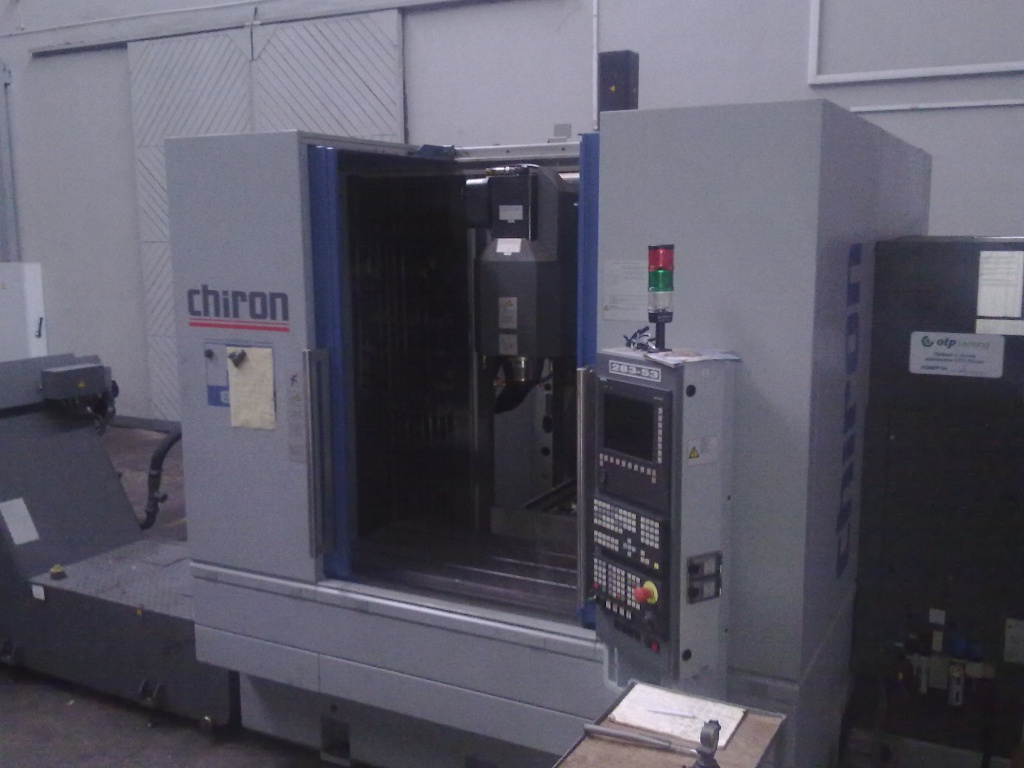

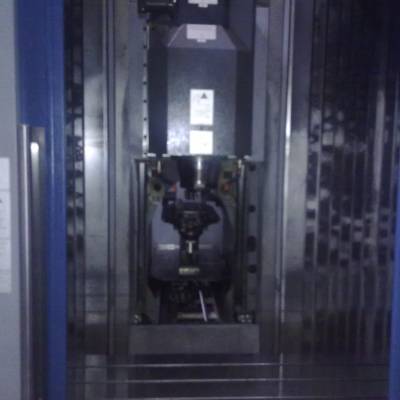

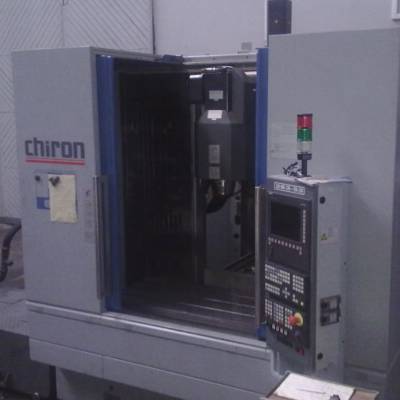

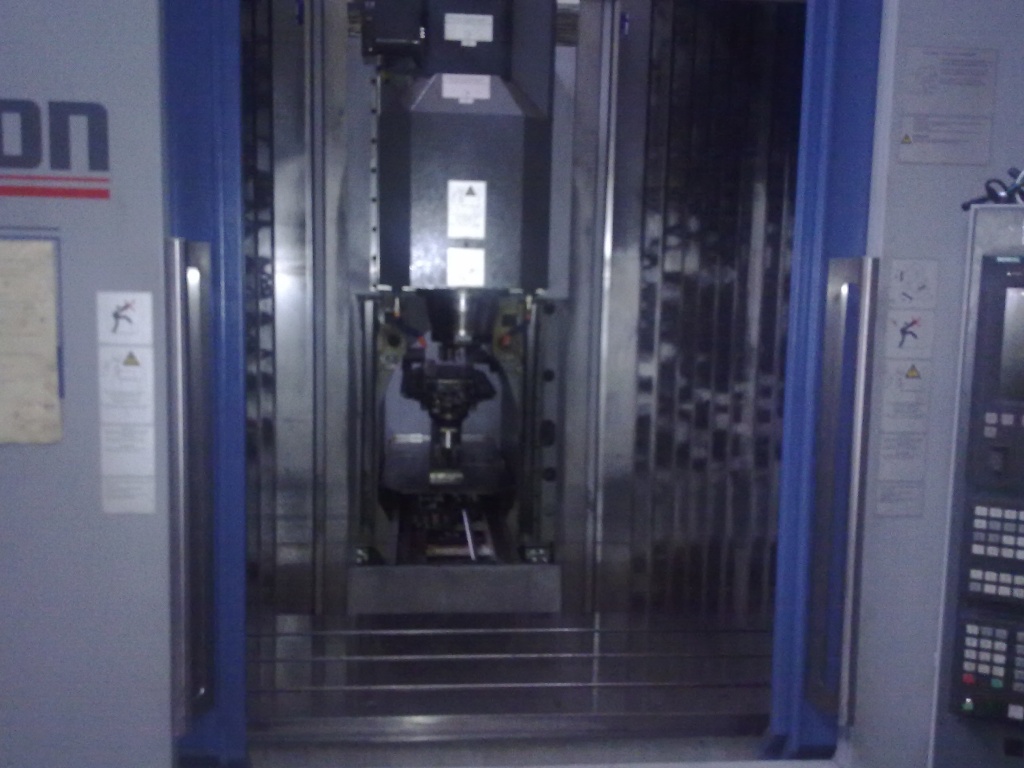

Вертикальный обрабатывающий центр Chiron Mill 800

ChironMill800(1)-sm.jpg ChironMill800(2)-sm.jpg

Рабочая зона, мм

800 х 500 х 550

Точность, мм

До 0.01

Скорость быстрого хода по всем осям, м/мин

40

Установочная поверхность стола, мм

1400 х 550

Расстояние от плоскости стола до оси шпинделя, мм

90…640

Привод главного шпинделя обороты, об/мин

Момент, Нм

20…9000

140

Максимальная нагрузка на стол, кг

1200

Максимальный диаметр сверления по Ст. 60, мм

ø 42

Нарезание резьбы

М30

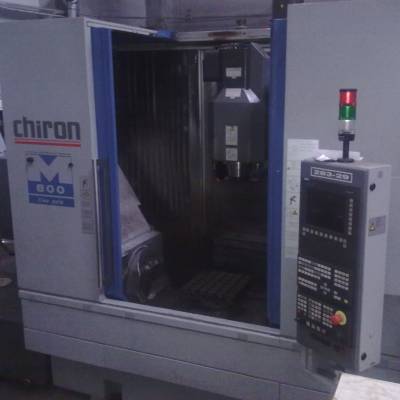

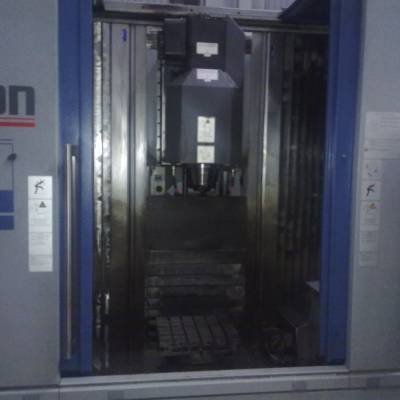

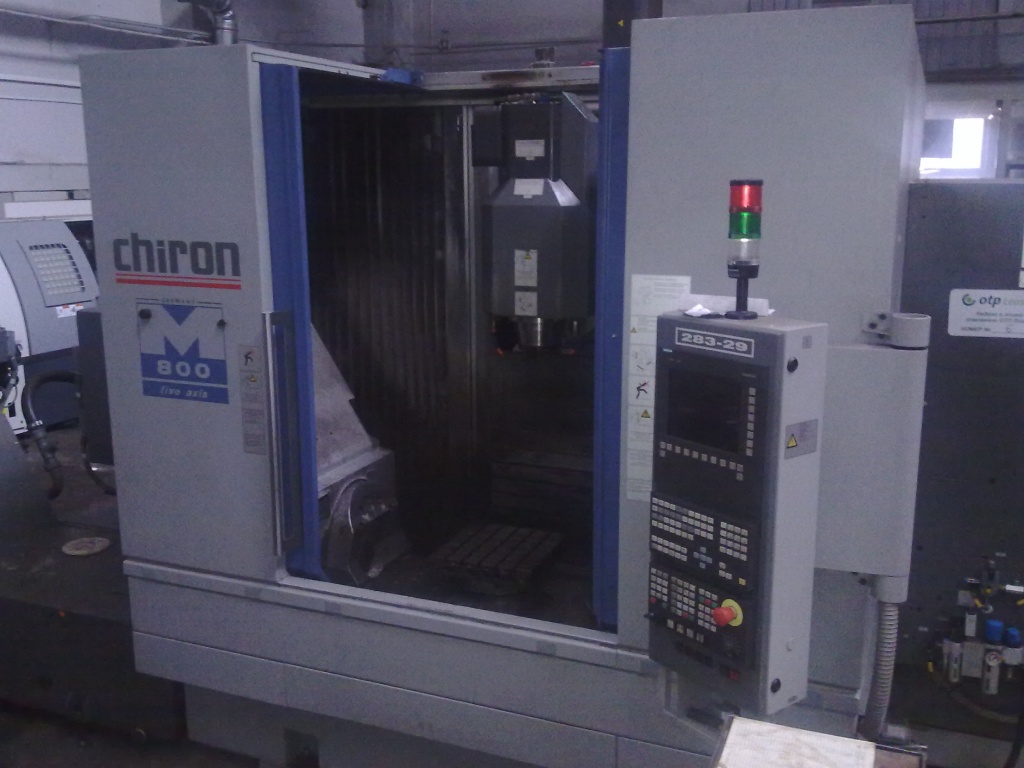

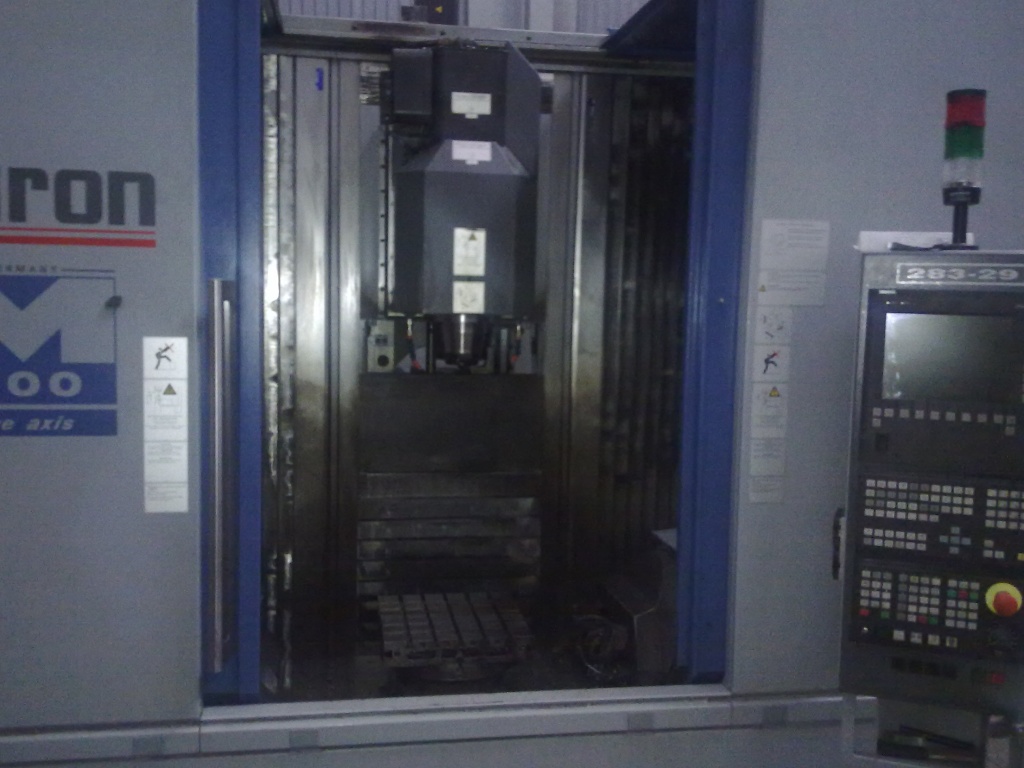

Вертикальный обрабатывающий центр для пятиосевой обработки Chiron Mill 800 five axe

ChironMill8005-axe(1)-sm.jpg ChironMill8005-axe(2)-sm.jpg

Рабочая зона, X х Y х Z, мм

Ось B, гр.

Ось C, гр.

800 х 500 х 550

±110

360

Точность, X х Y х Z, мм

Ось B и С, гр.

До 0.01

До 6

Скорость быстрого хода по осям X х Y х Z, м/мин

Ось B, об/мин

Ось C, об/мин

40

30

45

Максимальная обрабатываемая деталь в полном 5 осевом режиме, мм

450 х 450 х 450

Расстояние от плоскости стола до оси шпинделя, мм

90…640

Привод главного шпинделя обороты, об/мин

Момент, Нм

20…9000

140

Максимальная нагрузка на стол, кг

320

Максимальный диаметр сверления по Ст. 60, мм

ø 42

Нарезание резьбы

М30

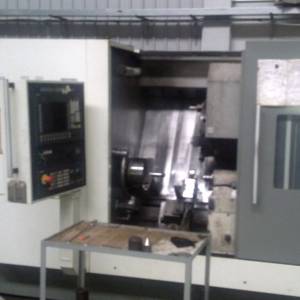

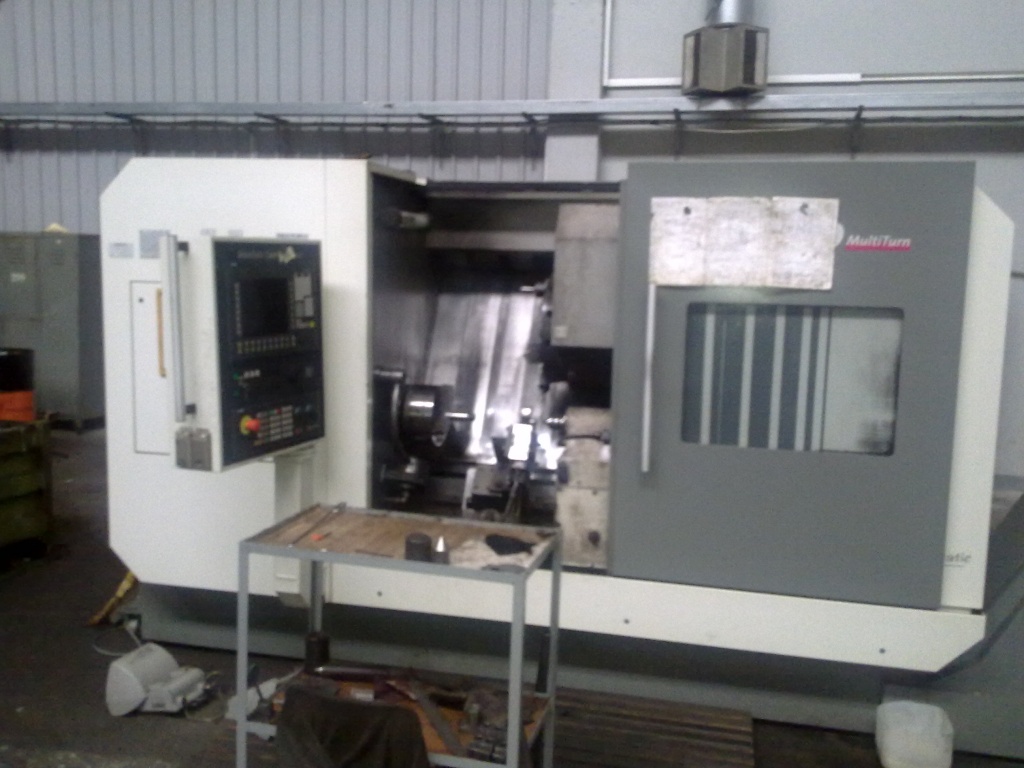

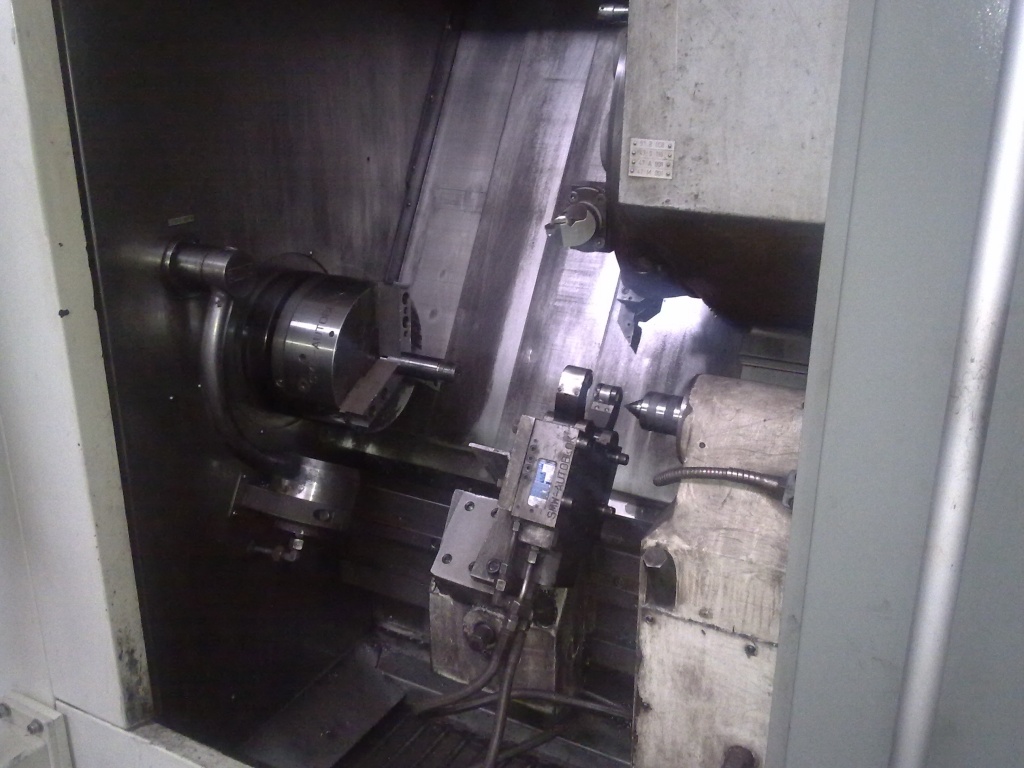

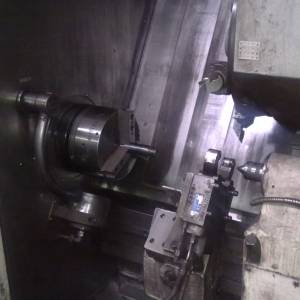

Monforts RNC 400 MultiTurn

MonfortsRNC400MultiTurn(1)-sm.jpg MonfortsRNC400MultiTurn(3)-sm.jpg

Рабочая зона



Диаметр обработки над станиной, мм

420

Диаметр обработки над суппортом, мм

280

Длина обрабатываемой детали, мм

600

Ход револьверной головки по оси X, мм

250

Ход револьверной головки по оси Y, мм

±50

Ход револьверной головки по оси Z, мм

620

Главный привод



Частота вращения, мин-1

31-4000

Макс. крутящий момент, Нм

367/521

Приводы подачи



Скорость холостого хода оси X, м/мин

30

Скорость холостого хода оси Y, м/мин

6

Скорость холостого хода оси Z, м/мин

30

Револьверная головка с встроенным сервоприводом для приводного инструмента



количество

12

макс. частота вращения, мин-1

4000

макс. крутящий момент, Нм

34

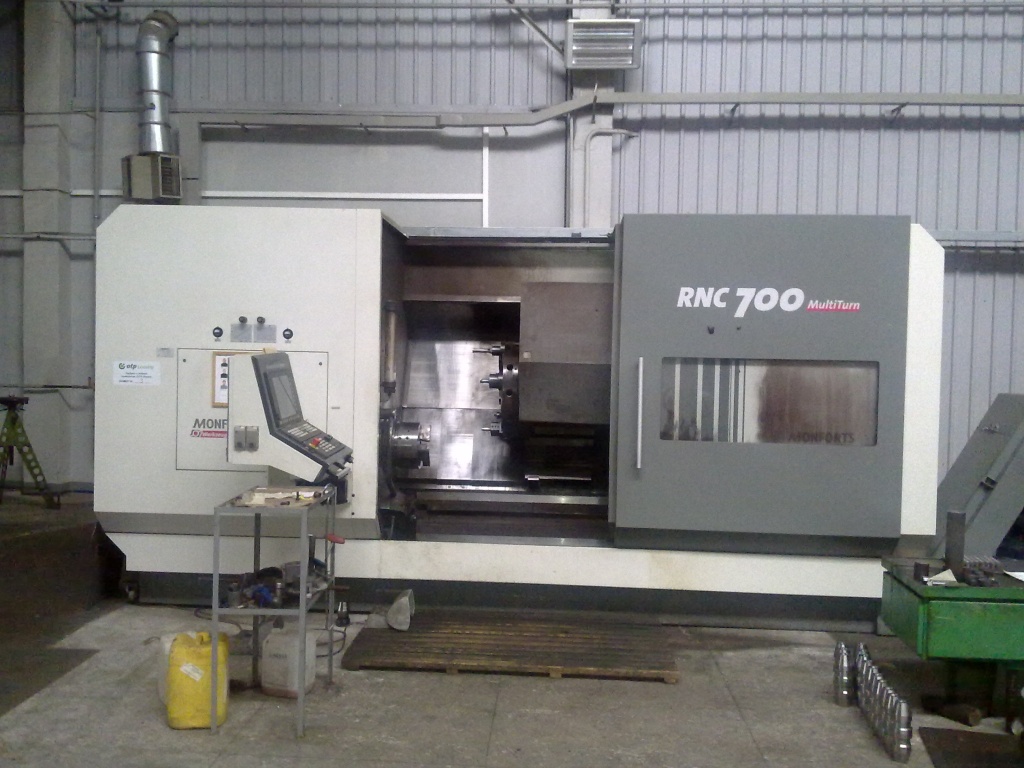

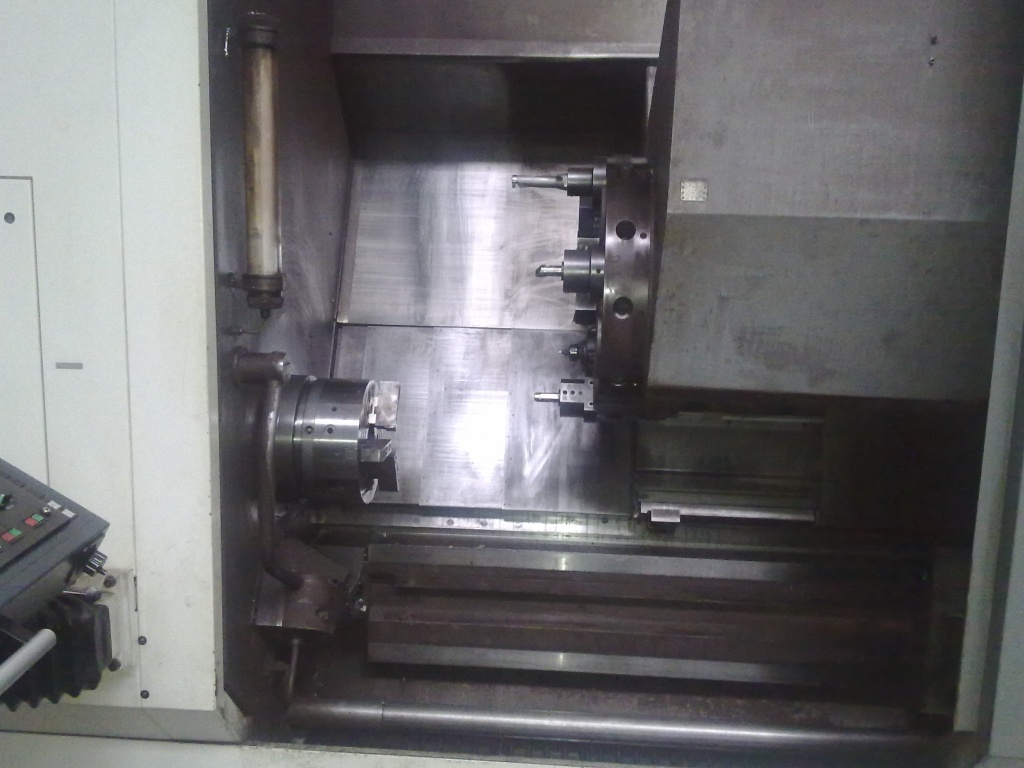

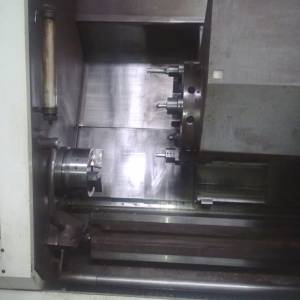

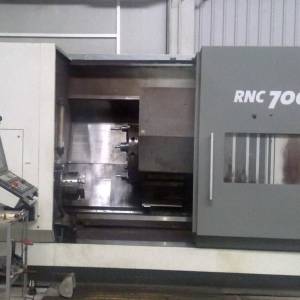

Monforts RNC 700 MultiTurn

MonfortsRNC700MultiTurn(1)-sm.jpg MonfortsRNC700MultiTurn(2)-sm.jpg

Рабочая зона



Диаметр обработки над станиной, мм

720

Диаметр обработки над суппортом, мм

550

Длина обрабатываемой детали, мм

1500

Ход револьверной головки по оси X, мм

430

Ход револьверной головки по оси Y, мм

±60

Ход револьверной головки по оси Z, мм

1600

Главный привод



Частота вращения, мин-1

6-4000

Макс. крутящий момент, Нм

2120/2635

Приводы подачи



Скорость холостого хода оси X, м/мин

12

Скорость холостого хода оси Y, м/мин

6

Скорость холостого хода оси Z, м/мин

12

Револьверная головка с встроенным сервоприводом для приводного инструмента



количество

12

макс. частота вращения, мин-1

3200

макс. крутящий момент,  Нм

42,6

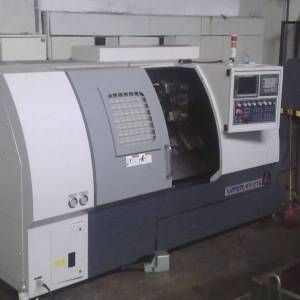

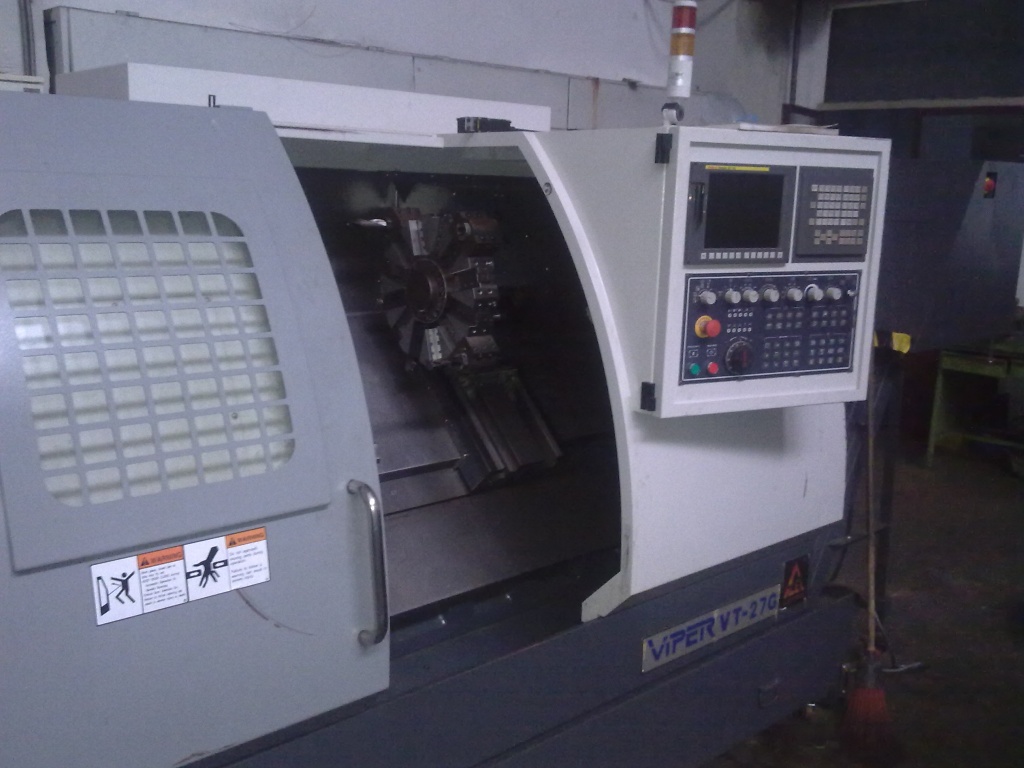

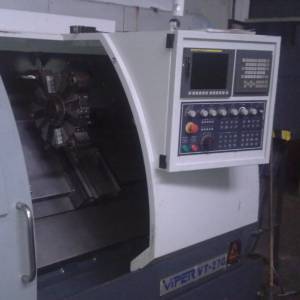

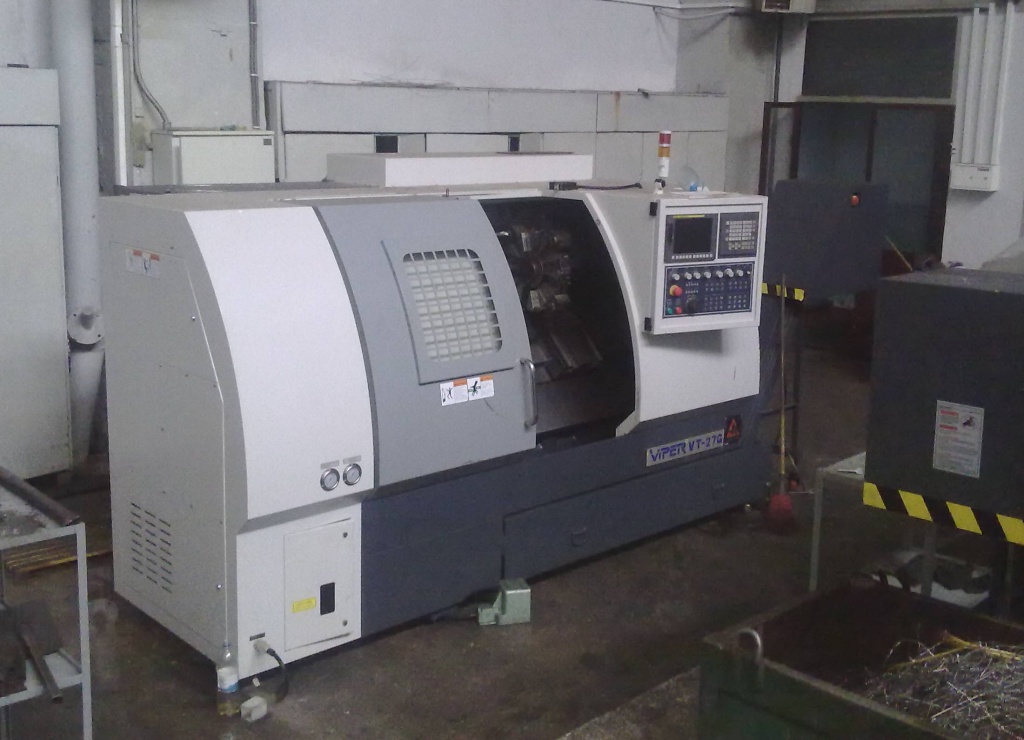

Viper G27

Viper G27 (1)-sm.jpg Viper G27 (3)-sm.jpg

Диапазон обработки



Макс. диаметр над станиной, мм

680

Макс. диаметр обработки, мм

470

Макс. диаметр над суппортом, мм

480

Макс. длина обработки, мм

550

Оси

Ход по оси Х, мм

240+40

Ход по оси Z, мм

590

Главный шпиндель

Диаметр прутка, мм

77

Число оборотов, мин-1

1~3500

Подачи

Ускоренное перемещение по оси Х, м/мин

20

Ускоренное перемещение по оси Z, м/мин

24
